Mahsulotlar tavsifi

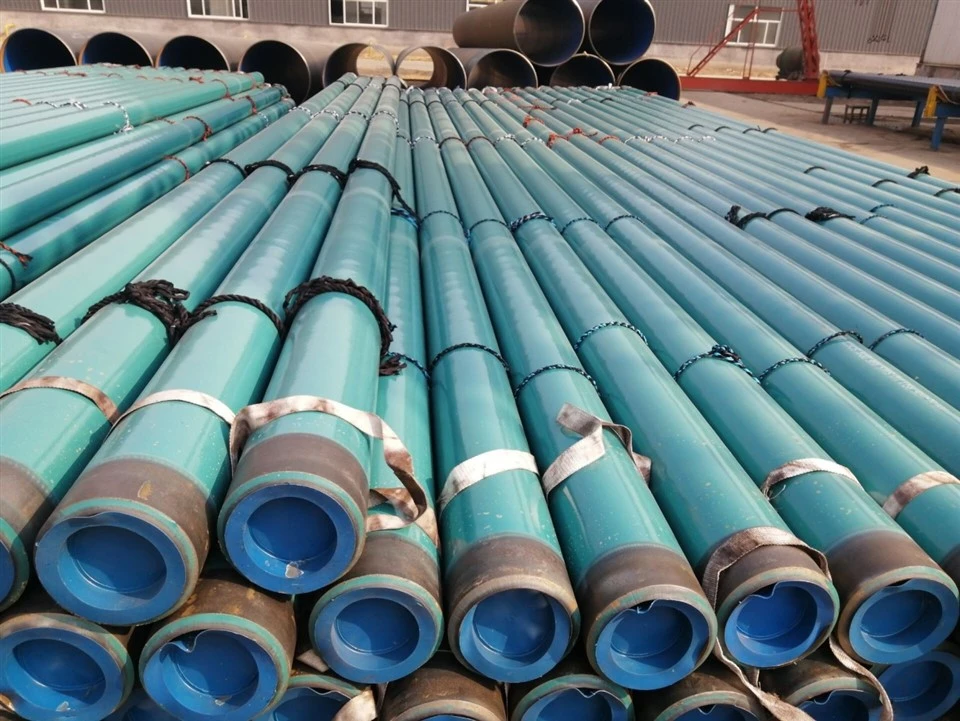

API 5L X60M PSL2 LSAW poʻlat quvuri quvur transporti tizimlari uchun Amerika neft instituti spetsifikatsiyasiga-ishlab chiqarilgan yuqori quvvatli quvurdir. "X60M" belgisi termomekanik tarzda o'ralgan (TMCP) yetkazib berish sharti bilan 60 000 psi (414 MPa) minimal oqish quvvatini bildiradi. PSL2 (Mahsulot spetsifikatsiyasining 2-darajasi) PSL1ga qaraganda sezilarli darajada qattiqroq talablarga ega boʻlgan yaxshilangan sifat darajasi boʻlib, qattiqroq kimyoviy nazorat (uglerod 0,12% dan kam yoki unga teng), majburiy Charpy taʼsiri sinovi, maksimal quvvat chegaralari, choʻzilish nisbati nazorati va toʻliq kuzatuv.
DSAW (Ikki tomonlama-Toʻgʻridan-toʻgʻri payvandlash) - nomi bilan ham tanilgan LSAW (boʻylama suv ostida payvandlangan) ishlab chiqarish jarayoni - ham ichki, ham tashqi choklarni qoʻllaydi va bitta yuqori sifatli payvand choki hosil qiladi. Bu jarayon, ayniqsa, katta{5}}diametrli, qalin{6}}devor quvurlari uchun moʻljallangan. X60M markasi oʻrta mustahkamlik (X42–X52) va yuqori{12}}bardoshlilik darajalari (X70, X80) oʻrtasidagi tafovutni yoʻqotadi, bu esa devorning ingichka qismlari bilan yuqori ish bosimini taʼminlaydi - poʻlat tonnajini, payvandlash vaqtini va uzoq loyihalar uchun yuk tashish xarajatlarini kamaytiradi. {{16}.
| Atribut | Spetsifikatsiya |
| Standart | API 5L (46-nashr, ISO 3183 bilan moslashtirilgan) |
| Mahsulot spetsifikatsiyasi darajasi | PSL2 |
| Baho | X60M (ISO belgisida L415M) |
| Yetkazib berish sharti | Termomekanik haddelenmiş (TMCP) |
| Ishlab chiqarish jarayoni | LSAW / DSAW (ikki tomonlama-to‘ng‘izli payvandlash) |
| Shakllantirish usullari | JCOE yoki UOE |
| Tashqi qoplama | ISO 21809-2 boʻyicha bir-qatlamli FBE |
| Parametr | Diapazon |
| Tashqi diametri (OD) | 406 mm – 1626 mm (16 dyuym – 64 dyuym) |
| Devor qalinligi (WT) | 6,0 mm - 50 mm |
| Uzunlik | 6 m - 12 m standart; 18 m gacha mavjud |
| Tugatish | Oddiy uchlari / qiyshiq uchlari (30 daraja burchak) |
| NPS (da) | OD (mm) | Devor qalinligi (mm) | Og'irligi (kg/m) |
| 16 | 406.4 | 12.7 | 123.3 |
| 20 | 508 | 12.7 | 155.1 |
| 24 | 609.6 | 14.3 | 209.9 |
| 30 | 762 | 15.9 | 292.5 |
| 36 | 914.4 | 19.1 | 421.6 |
| 40 | 1016 | 19.1 | 469.5 |
| 42 | 1066.8 | 22.2 | 571.6 |
| 48 | 1219.2 | 22.2 | 655.4 |
| 56 | 1422.4 | 25.4 | 874 |
| 60 | 1524 | 25.4 | 937 |
| 64 | 1625.6 | 28.6 | 1126.2 |
Texnik spetsifikatsiyalar
1.Kimyoviy tarkibi (PSL2, issiqlik tahlili)
| Element | Maksimal % | PSL1 solishtirish |
| Uglerod (C) | 0.0012 | PSL1 X60: 0,26% - 54% pasayish |
| Silikon (Si) | 0.0045 | PSL1 uchun belgilanmagan |
| Marganets (Mn) | 0.016 | PSL1 X60: 1,40% |
| Fosfor (P) | 0.00025 | PSL1: 0,030% - qattiqroq |
| Oltingugurt (S) | 0.00015 | PSL1: 0,030% - qattiqroq |
| Vanadiy (V) | 0.0005 | - |
| Niobiy (Nb) | 0.0005 | - |
| Titan (Ti) | 0.0004 | - |
| Uglerod ekvivalenti (CE) | 0,43 dan kam yoki unga teng | PSL1 uchun belgilanmagan |
Nb, V va Ti bilan mikro-qotishma (yakka yoki kombinatsiyalangan holda) X60 uchun standart bo'lib, ortiqcha uglerodsiz kerakli quvvatga erishish, payvandlash qobiliyatini yaxshilash va CE darajasini pasaytirish
2 .Mexanik xususiyatlari (PSL2, quvur tanasi)
| Mulk | Talab |
| Hosildorlik kuchi Rp0.2 | 414–565 MPa (60,000–82,000 psi) |
| Kuchlanish kuchi Rm | 517 MPa (75 000 psi) dan katta yoki unga teng |
| Maksimal tortishish kuchi | 758 MPa (110 000 psi) |
| Chidamlilik--ko‘rsatkichi (maksimal) | 0.93 |
| Cho'zilish | 20% dan katta yoki teng |
| Charpy Impact (0 daraja, toʻliq-oʻlcham) | 27 J dan katta yoki unga teng (bo'ylama) / 21 J dan katta yoki unga teng (ko'ndalang) |
| Qattiqlik (umumiy) | Odatda 250 HV10 dan kam yoki unga teng |
| Qattiqlik (nordon xizmat) | 22 HRC dan kam yoki unga teng |
PSL2 minimal va maksimal oqish kuchini belgilaydi, bu esa etarli egiluvchanlikni ta'minlaydi va dalaning payvandlanishiga ta'sir qilishi mumkin bo'lgan -ortiqcha quvvat muammolarini oldini oladi. Dengiz ostidagi yoki arktik quvurlar uchun -20 daraja-tortishish og'irligi sinovi (DWTT) kesish maydonining 85% dan katta yoki unga teng bo'lishi kerak
3 .Mutaxassislik talablari (koʻndalang minimal taʼsir, quvur tanasi)
| Quvur OD | Ta'sir energiyasi (J) |
| D 508 mm dan kam yoki unga teng | 27 (20) |
| 508 mm < D 762 mm dan kam yoki unga teng | 27 (20) |
| 762 mm < D 914 mm dan kam yoki unga teng | 40 (30) |
| 914 mm < D 1219 mm dan kam yoki unga teng | 40 (30) |
Qavslar ichidagi qiymatlar, agar kerak bo'lsa, quyi{0}}o'lchamli namunalar uchun
Tashqi FBE qoplamasi
1 Qoplama haqida umumiy ma'lumot
Fusion-Birlashtirilgan epoksi (FBE) - bu 180 dan 250 darajagacha bo'lgan haroratlarda-oldindan isitiladigan po'lat quvurlar yuzasiga elektrostatik tarzda qo'llaniladigan termosetlashtiruvchi kukunli qoplama. Issiq substrat bilan aloqa qilganda, epoksi kukuni eriydi, oqadi va kimyoviy reaksiyaga kirishib, yuqori yopishqoqlik va to'siq xususiyatlariga ega bo'lgan qattiq, uzluksiz plyonka hosil qiladi.
FBE uzoq vaqt suvga cho'mish yoki tajovuzkor tuproqlarga ta'sir qilishda ham po'latga mukammal yopishishni ta'minlaydi. Suyuq qoplamalardan farqli o'laroq, FBE tarkibida erituvchilar yo'q, qisqarish xavfini yo'q qiladi va porozlik nuqsonlarini sezilarli darajada kamaytiradi. U qoplama ostidagi korroziyaning uchta asosiy vektori bo'lgan - suv, kislorod va xlorid ionlarining o'tishiga yuqori qarshilik ko'rsatadi.
2 Qoplama spetsifikatsiyasi
| Parametr | Spetsifikatsiya |
| Standart | ISO 21809-2 (bir qatlamli FBE) |
| Quruq plyonka qalinligi (DFT) | 350–500 mkm (standart) |
| Ilova harorati | 180-250 daraja |
| Qo'llash usuli | Elektrostatik buzadigan amallar |
| Tekshirish standarti | AMPP SP0188 / ASTM G8 |
| Bayramni aniqlash | Yuqori kuchlanishli uchqun sinovi, 25 mkm nominal qalinlik uchun 100V |
| DFT o'lchovi | Har bir bo'g'inda 4 ko'rsatkichdan kattaroq yoki unga teng, lamel ravishda taqsimlangan |
FBE qoplamasining 3 ta afzalliklari
- Yuqori yopishqoqlik- poʻlat taglik bilan kuchli kimyoviy va mexanik bogʻlanish
- Solvent-bepul- VOC emissiyasi yoʻq, siqilish porozligi yoʻq
- Yuqori o'tkazuvchanlik qarshiligi- suv, O₂ va Cl ionlariga qarshi toʻsiq
- Katodik ajralishga qarshilik- CP ostida qoplama yaxlitligini saqlaydi
- Tasdiqlangan rekord- quvur liniyalarida 50 yildan ortiq qoʻllanilgan
Ilovalar
FBE tashqi qoplamali API 5L X60M PSL2 LSAW trubkasi ko'plab sohalarda talab qilinadigan xizmat ko'rsatish shartlari uchun ishlab chiqilgan:
| Sanoat | Ilova | Nima uchun X60M PSL2 FBE |
| Neft va gaz uzatish | Uzoq{0}}masofali quruqlikdagi quvurlar, yuqori-bosimli magistral gaz quvurlari (3–8 MPa) | Yuqori rentabellikga chidamliligi ingichka devorga imkon beradi; PSL2 mustahkamligi yoriqni to'xtatishni ta'minlaydi; FBE tuproqni korroziyadan himoya qiladi |
| Dengiz va dengiz osti | Eksport oqimlari, ko'targichlar, platforma quvurlari | PSL2 offshor uchun majburiy; FBE ISO 21809-2 bo'yicha suv ostida xizmat ko'rsatish uchun javob beradi |
| Nordon xizmati | Yuqori H₂S kontent maydonlari (NACE MR0175 / ISO 15156) | HIC/SSC testi bilan mavjud; qattiqlik nazorat qilinadi 22 HRC dan kam yoki unga teng |
| Suv uzatish | Yuqori-bosimli suv quvurlari, penstoklar | FBE ichimlik{0}}suvga-mos keladigan korroziyadan himoya qiladi |
| CCS / CO₂ In'ektsiya | Uglerodni ushlash va saqlash quvurlari | X60M chuqurlikda yuqori quvvat uchun afzaldir; FBE CO₂ o'tkazuvchanligiga qarshilik ko'rsatadi |
| Strukturaviy / qoziq | Ko'prik ustunlari, port poydevorlari, offshor shamol monopillari | Katta diametrli va qalin devor qobiliyati; Dengiz muhiti uchun FBE |
| Tog'-kon va bulamaç | Mineral kontsentratlarning uzoq-masofaviy quvurlari | Aşınmaya-bardoshli qalin devor; FBE agressiv tuproqlardan himoya qiladi |
LSAW trubkasi uzoq masofalarga neft va gaz uzatish quvurlari, suv quvurlari va konstruktiv qoziqlar uchun diametrlar choksiz yoki ERW ta'minlay oladigan darajadan oshib ketganda-standart quvur turidir.
TSS
1-savol: PSL1 va PSL2 o'rtasidagi farq nima?
PSL2 PSL1ga qaraganda qattiqroq talablarga ega: qattiqroq kimyo nazorati (ayniqsa, uglerod PSL1 uchun 0,12% ga nisbatan . 0.26% dan kam yoki unga teng), majburiy Charpy ta'siri sinovi, belgilangan maksimal oqim kuchi, uglerod ekvivalenti chegaralari (CE 0,43 dan kam yoki unga teng), rentabellik{7} dan yoki 0,93 ga teng) va payvand chokining 100% ultratovush tekshiruvi. PSL2, shuningdek, MSS SP-25-28 uchun toʻliq issiqlik{12}}raqamni kuzatishni talab qiladi.
Qaror qabul qilish qoidasi:100 bardan yuqori, nordon xizmat (H₂S) yoki dengizda ishlaydigan har qanday liniya uchun PSL1 emas, balki PSL2 - ni belgilang.
2-savol: Nima uchun choksiz yoki ERW trubkasidan ko'ra LSAW ni tanlash kerak?
Choksiz va ERW quvurlari ishlab chiqarish chegarasiga yetadigan-diametrli, qalin{1}}devor ilovalari (OD > 16″) uchun LSAW trubkasi afzalroq tanlovdir. Ikki tomonlama suv ostida payvandlash jarayoni mukammal mexanik xususiyatlarga ega yuqori-yaxlitlikli chok hosil qiladi. LSAW trubkasi kesilgan{7}}uzunlikdagi po'lat plitalardan- ishlab chiqariladi, bu kimyo va o'lchamlarni aniq nazorat qilish imkonini beradi.
3-savol: "X60M" nimani anglatadi?
"X60" 60 000 psi (414 MPa) minimal oqish quvvatini bildiradi. "M" etkazib berish holati termomekanik tarzda o'ralganligini bildiradi (TMCP). "M" qo'shimchasi PSL2 ga xos bo'lib, quvur mikro{7}}qotishma bilan boshqariladigan prokat orqali ishlab chiqarilganligini bildiradi, buning natijasida normallashtirilgan yoki haddelenmiş sharoitlarga nisbatan-yaxshiroq don tuzilishi, mustahkamligi va yaxshi payvandlanishi mumkin.
4-savol: Tavsiya etilgan FBE qoplama qalinligi nima?
Standart uzatish quvurlari ilovalari uchun FBE quruq plyonka qalinligi (DFT) 350-500 mkm bo'lishi kerak. Maxsus loyihalar yuqori qalinlikni talab qilishi mumkin. DFT kalibrlangan ultratovush yoki magnit induksion o'lchagichlar yordamida o'lchanadi, aylana bir xilligini ta'minlash uchun har bir bo'g'in uchun kamida to'rtta ko'rsatkich radial tarzda taqsimlanadi.
5-savol: Ushbu quvur nordon xizmatda ishlatilishi mumkinmi?
Ha, qo'shimcha talablar bilan. Nordon xizmat uchun (H₂S{1}}tarkibida muhitlar) quvur NACE MR0175 / ISO 15156 ga mos kelishi kerak. HIC (TM0284) va SSC (TM0177) kabi qoʻshimcha sinovlar talab qilinishi mumkin. Qattiqlik 22 HRC dan kam yoki unga teng bo'lishi kerak. Uglerod miqdori yanada kamaytirilishi kerak va Idoralar imkon qadar past bo'lishi kerak.
6-savol: Qanday sinov va hujjatlar taqdim etiladi?
Har bir jo'natish quyidagilarni o'z ichiga oladi:
EN 10204 3.1 yoki 3.2 tegirmon sinov sertifikati
Kimyoviy tahlil (issiqlik va mahsulot)
Siqish sinovi hisobotlari (hosildorlik, yakuniy, cho'zilish, Y/T nisbati)
Charpy V-notch zarbasi sinovi natijalari (loyiha haroratida 3 ta namuna)
Gidrostatik sinov rekordi (har bir quvur uzunligi sinovdan o'tgan)
ASTM E213 bo'yicha payvand chokining 100% ultratovush tekshiruvi
O'lchovli va vizual tekshiruv hisobotlari
Uchinchi tomon tekshiruvi- mavjud (SGS, BV, TUV, Intertek)
7-savol: Odatda yetkazib berish muddati nima?
Standart buyurtmalar: 8-12 hafta. Maxsus navlar yoki qoplama xususiyatlari: 12-16 hafta. Malaka uchun namunali quvur mavjud (MOQ 5 dona).

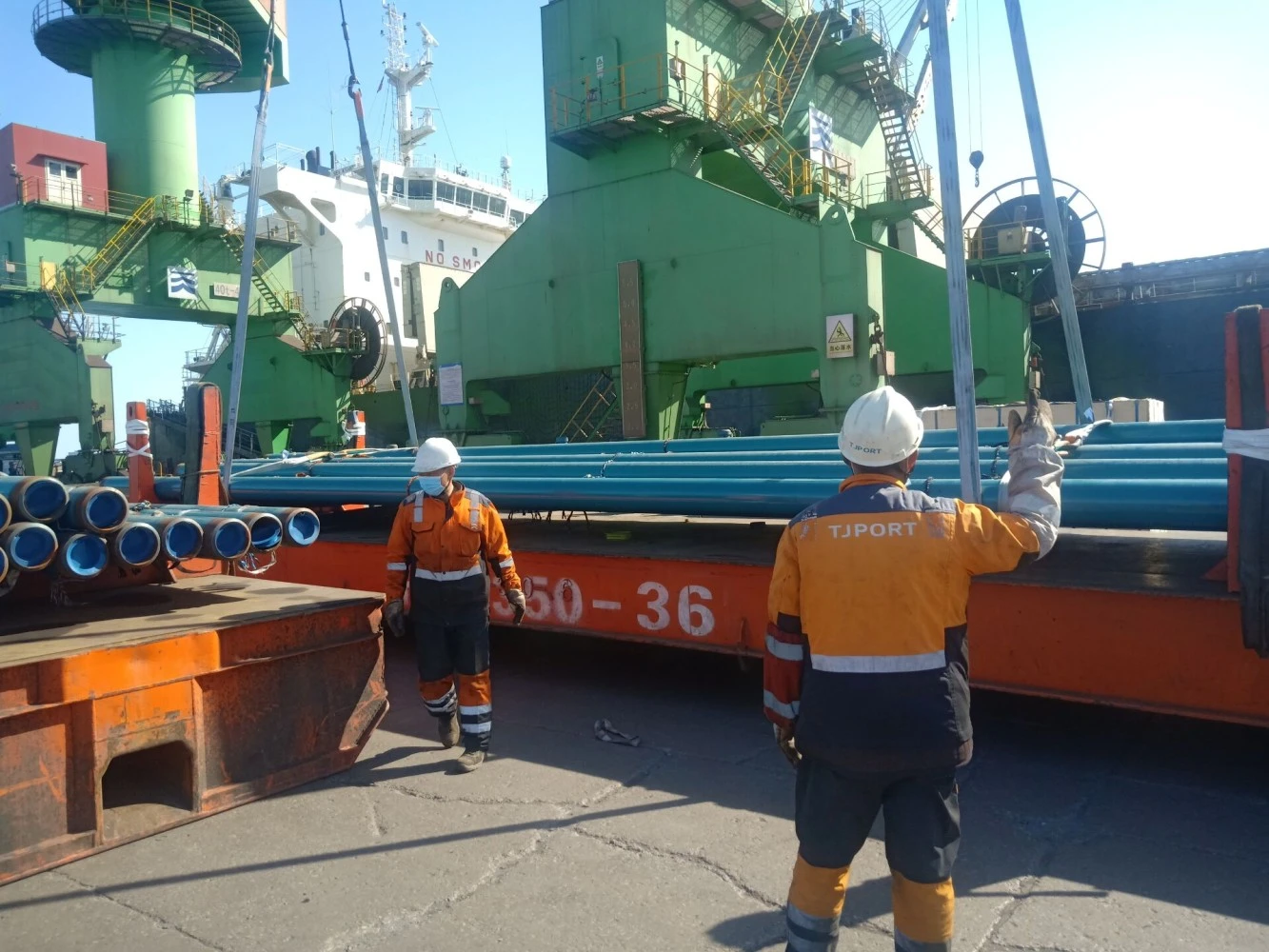

8-savol: Eksport uchun quvur qanday belgilanadi va qadoqlanadi?
Quvur uchlari ishlab chiqaruvchisi, navi (masalan, "5L X60 PSL2"), jarayon (LSAW), issiqlik raqami, NPS, devor qalinligi, uzunligi va standart mos yozuvlar yili bilan API 5L bo'yicha trafaretlanadi. API 5L G ilovasiga muvofiq rang kodlash: X60 odatda sariq chiziq bilan belgilanadi-35. Qadoqlash variantlari orasida olti burchakli to'plamlar (1,5-3 tonna, plastik qopqoq bilan bog'langan po'lat lenta) yoki katta diametrli quvurlar uchun konteynerlarda bo'sh joy mavjud.
